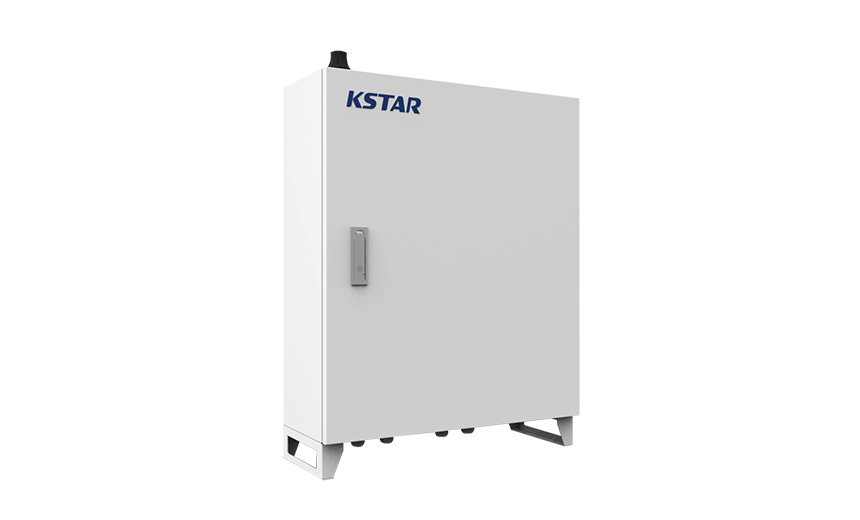

光伏通讯箱
KSM-SCS-04
光伏通讯箱(KSM-SCS-04)是科士达自主研发的一款光伏监控产 品，与科士达逆变器产品配套使用，该产品主要用于读取和记录逆变器、汇流箱、箱变测控、环境监测等设备的运行数据，该产品可以实现通过PLC电力载波通信方式采集逆变器运行数据，并且可以通过以太网或者无线通信网络将运行数据实时上传至服务器。主要应用于中大型光伏电站项目使用。
点击播放
安全可靠
智能运维
高效节能
技术参数
配置参数
内置数据采集器 内置KSM-DCU-04
RS485接口数量 8路
CAN接口数量 2路
PLC接口数量 1路
4G通讯接口数量 1路
光纤环网接口数量 1对
以太网FE接口数量 4路
防PID装置 内置，1路
数字/模拟输入/输出接口 DI×16；DO×8；AI×4
光纤参数
中心波长 1310nm
传输距离 20km
光端口 端口A：1310nm/端口B：1310nm
进出线方式 下进下出
环境参数
允许工作温度 20℃-55℃
允许工作相对湿度 5%-95%无冷凝
运行参数
供电电源工作电压 100-240Vac
PLC额定工作电压 400Vac/500Vac/800Vac
PLD额定工作电压 800Vac
工作交流频率 50Hz
机械参数
操作维护方式 前维护
尺寸（宽/高/深） 540mm*670mm*290mm
重量 31kg
防护等级 IP65
安装方式 支架、壁挂、抱杆
